MX+OF如何接线?其动作条件是什么?

发表时间:2013-04-22 15:12 浏览次数: 返回列表

MX+OF如何接线?其动作条件是什么?

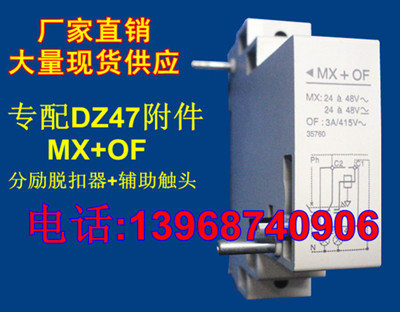

DZ47 MX+OF如何接线?其动作条件是什么?有源接点:

  DZ47 MX+OF有4个接线端子,在接线时应在端子C1,C2接工作电压,“C2”接交流电源的相线(或直流电源的正极),“C1”通过外部控制触点接交流电源的N线(或直流电源的负极);有源触点“C2-12”、“C2-14”分别在断路器“断开”和“闭合”时接通,不用这二个触点时,可将12、14端子空置不接。严禁端子“C1,14”接工作电压。若“C1,14”两端接电源,将烧毁MX线圈。MX的动作要消耗一定大小的能量,若不满足此功耗要求,MX的动作将不能保证。
    其转换接点为有源接点,禁止作为干接点使用或接入其它弱电模块。


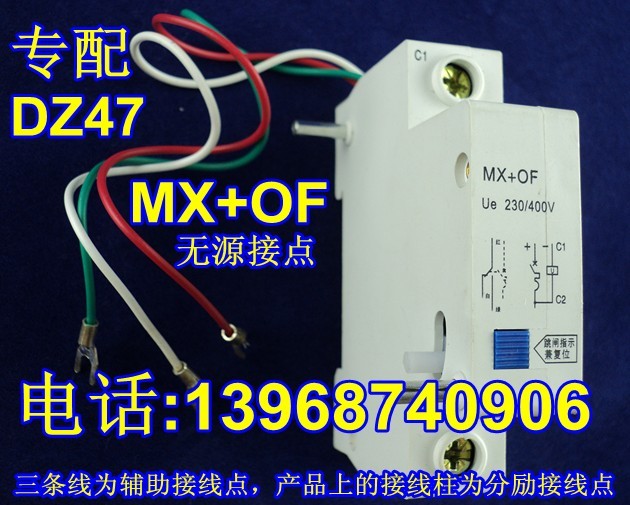

DZ47 MX+OF如何接线?其动作条件是什么?无源接点:

   DZ47 MX+OF有2个接线柱、三条长线,在接线时应在接线柱C1,C2上接工作电压,“C2”接交流电源的相线(或直流电源的正极),“C1”通过外部控制触点接交流电源的N线(或直流电源的负极);辅助触点“红线-白线”、“红线-绿线”分别在断路器“断开”和“闭合”时接通,不用这二个触点时,可将三条长线空置不接。严禁端子“C1,红线”接工作电压。若“C1,红线”两端接电源,将烧毁MX线圈。MX的动作要消耗一定大小的能量,若不满足此功耗要求,MX的动作将不能保证。
    其转换接点为无源接点,禁止作为干接点使用或接入其它弱电模块。


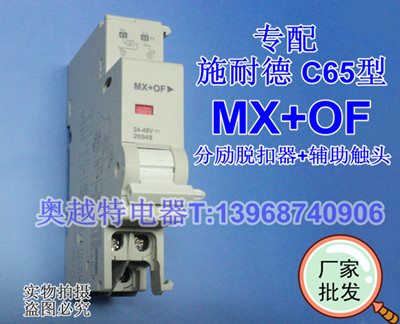

C65 MX+OF如何接线?其动作条件是什么?有源接点:

   C65 MX+OF有4个接线端子,在接线时应在端子C1,C2接工作电压,“C2”接交流电源的相线(或直流电源的正极),“C1”通过外部控制触点接交流电源的N线(或直流电源的负极);有源触点“C2-12”、“C2-14”分别在断路器“断开”和“闭合”时接通,不用这二个触点时,可将12、14端子空置不接。严禁端子“C1,14”接工作电压。若“C1,14”两端接电源,将烧毁MX线圈。MX的动作要消耗一定大小的能量,若不满足此功耗要求,MX的动作将不能保证。
    其转换接点为有源接点,禁止作为干接点使用或接入其它弱电模块。
