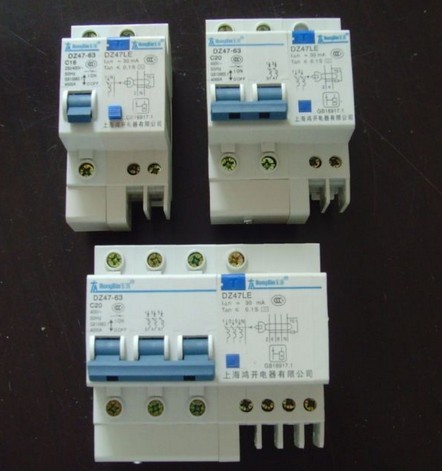

DZ47L-63小型漏电断路器

DZ47L-63小型漏电断路器




DZ47LE系列漏电断路器

1、用途
   DZ47LE系列漏电脱扣器与DZ47-63小型断路器拼装成漏电断路器,它适用于交流50Hz、额定电压至380V,额定电流至63A的电路中,作为人身触电和设备漏电保护之用,并且有过载、短路保护功能,也可以在正常情况下作为线路的不频繁转换之用。
2、正常工作条件
2.1周围空气温度
   周围空气温度-5℃~40℃,24h内平均不超过35℃;
2.2海拔:安装地点的海拔不超过2000m。
2.3大气条件
   安装地点的空气相对湿度在最高温度40℃时不超过50%,在最湿月的月平均最低温度不超过25℃,相对温度不超过90%。
2.4安装类别:安装类别为Ⅱ,Ⅲ级。
2.5污染等级:污染等级为2级。
2.6安装型式:采用标准导轨安装。
2.7安装条件
   安装场所的外磁场任何方向均不应超过地磁场的5倍。漏电断路器一般应垂直安装,手柄向上为接通电源位置,安装处应无显著冲击和振动。
2.8接线方式
   用螺钉压紧接线
3、产品型号的含义

4、分类
4.1按额定电流分:
   6A、10A、16A、20A、25A、32A、40A、50A、63A共九种。
4.2按级线数分:
   单级两线、两级二线、三级三线、三级四线、四极四线。
4.2瞬时脱扣器特性为:C型、D型。
5、结构和工作原理
5.1结构
   漏电断路器由DZ47系列断路器和漏电脱扣器组装而成,其拼装过程参见拼装图。
   漏电脱扣器主要有零序互感器,电子判别控制电路,脱扣器推杆、按验按钮等组成。
5.2工作原理
   将漏电断路器手柄扳向ON位置,通过机械机构带动动触头并与静触头可靠接触,按通电路,当线路发生过载故障时,过载电流使热双金属元件弯曲并推动杠杆使得机械锁定机械复位,动触头迅速离开静触头,从而实现分断线路的功能,当线路发生短路故障时,短路电流使瞬时脱扣器动作,铁芯顶杆动作杠杆使锁定机械复位,实现功能,当线路发生漏电或触点故障时,零序互感器输出的信号触发可控硅导通,漏电脱扣器铁芯动作,推杆推动断路器脱扣,使漏电断路器在0.3S内切断电源,从而实现漏电保护功能。
6、主要技术参数
6.1拼装后的漏电断路器额定接通分断能力见下表:


6.2剩余电流动作特性
  a.额定剩余动作电流I△n:30mA;
  b.额定剩余不动作电流I△n:15mA;
  c.剩余电流保护最大分断时间T△n:0.3S;
  d.额定剩余接通分断能力I△n:2000A;
6.3机械电气寿命
   漏电断路器通承受4000次操作循环,其中电气寿命为2000次。
7、外形安装尺寸及安装导轨尺寸见图及下表


8、漏电断路器的安装
   a.安装是应检查铭牌、标志上基本技术数据是否符合要求。
   b.检查漏电断路器,并人工操作几次,动作应灵活,确认完好无损,才能进行安装。
   c.漏电断路器应垂直安装,使手柄朝在下方,手柄向上的位置是动触头闭合位置。
9、使用和维护
   a.要闭合漏电断路器,须将手柄朝着ON箭头方向往上推,要分断,将手柄朝OFF箭头方向往下拉。
   b.DZ47LE系列漏电脱扣器必须与本公司DZ47-63小型断路器的拼装,断路顺的过载、短路特性、漏电脱扣器的漏电保护特性均由制造厂整定,使用中不能随意拆开调节。
