DZ47-63高分断微型断路器（空气开关）
一：适用范围
DZ47-63高分断微型断路器(空气开关)适用于保护线路的短路和过载，适用于照明配电系统或电动机的配电系统，外型美观小巧、重量轻、性能优良可靠分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz，额定电压至400V，额定电流至63A线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。
本产品符合GB10963.1标准。

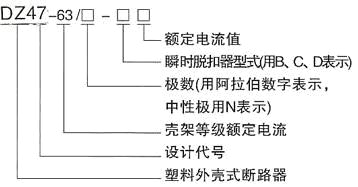

二：型号及含义
介绍一些DZ47-63空气开关。说明下：型号中的C是指照明保护，D是指电机保护
三：DZ47-63小型断路器主要参数及技术性能
按额定电流In分：3、4、6、10、16、20、25、32、40、50、63A。
按极数分：
a.单极
b.二极
c.三极
d.四极
a.单极
b.二极
c.三极
d.四极
按断路器瞬时脱扣器的型式分：
a.C型(5In ~10In)；
b.D型(10In ~16In)。
a.C型(5In ~10In)；
b.D型(10In ~16In)。
技术参数：
额定运行短路分断能力(见表1、表2)；；
额定运行短路分断能力(见表1、表2)；；
机械电气寿命。
a.电气寿命：不低于4000次；
b.机械寿命：不低于10000次。
a.电气寿命：不低于4000次；
b.机械寿命：不低于10000次。
常见的型号有：

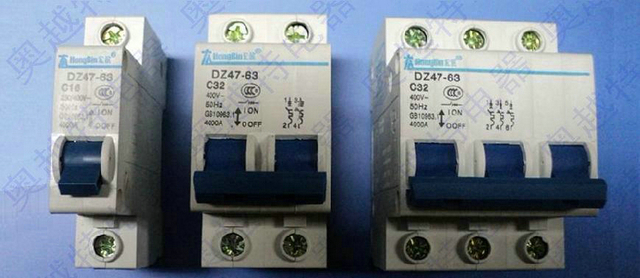

空气开关 DZ47-63/1p DZ47-63/2p DZ47-63/3p DZ47-63/4p
DZ47-63/1P/C10 DZ47-63/1P/C16 DZ47-63/1P/C20 DZ47-63/1P/C25 DZ47-63/1P/C32 DZ47-63/1P/C40
DZ47-63/1P/C50 DZ47-63/1P/C63 DZ47-63/2P/C10 DZ47-63/2P/C16 DZ47-63/2P/C20 DZ47-63/2P/C25
DZ47-63/2P/C32 DZ47-63/2P/C40 DZ47-63/2P/C50 DZ47-63/2P/C63 DZ47-63/3P/C10 DZ47-63/3P/C16
DZ47-63/3P/C20 DZ47-63/3P/C25 DZ47-63/3P/C32 DZ47-63/3P/C40 DZ47-63/3P/C50 DZ47-63/3P/C63
DZ47-63/4P/C10 DZ47-63/4P/C16 DZ47-63/4P/C20 DZ47-63/4P/C25 DZ47-63/4P/C32 DZ47-63/4P/C40
空气开关DZ47-63/4P/C50 DZ47-63/4P/C63
四：空气开关特性
1.分断能力(见表1)
|
额定电流(A)
|
级数
|
电压(V)
|
额定极限短路分断能力
|
瞬时脱扣器脱扣
电流范围
|
|
|
分断电流(A)
|
cosΦ
|
||||
|
6,10,16,20,
25,32,40
|
1P
|
230
|
6000
|
0.65~0.7
|
3In~5In(B型)
5In~10In(C型)
10In~20In(D型)
|
|
2，3，4P
|
400
|
6000
|
|||
|
50,63
|
1P
|
230
|
4500
|
0.75~0.8
|
|
|
2，3，4P
|
400
|
4500
|
|||
2.DZ47-63空气开关过电流脱扣器保护特性(见表2)
|
序号
|
脱扣器类别
|
脱扣器额定电流In(A)
|
I/In
|
脱扣时间t
|
起始状态
|
起始状态
|
|
1
|
B、C、D
|
≤63
|
1.13
|
t≤1h不脱扣
|
冷态
|
30℃~50℃
|
|
2
|
1.45
|
t＜1h脱扣
|
热态
|
|||
|
3
|
≤32
|
2.55
|
1s＜t＜60s脱扣
|
冷态
|
||
|
4
|
＞32
|
1s＜t＜120s脱扣
|
冷态
|
|||
|
5
|
B
|
所有值
|
3
|
≤0.1s不脱扣
|
冷态
|
|
|
C
|
5
|
|||||
|
D
|
10
|
|||||
|
6
|
B
|
5
|
＜0.1脱扣
|
冷态
|
||
|
C
|
10
|
|||||
|
D
|
20
|

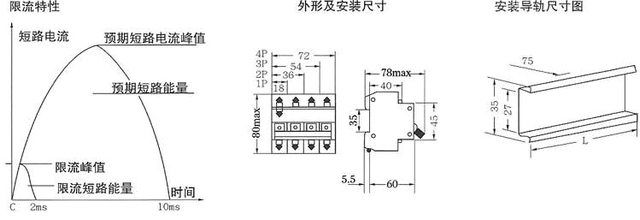

3.限流特性
DZ47-63系列微型断路器具有高限流能力，从而最大限度的限制了短路所造成的破坏性能(见限流特性图)。
五：外形及安装尺寸
