产品列表 - 适配常熟CM1/CM3强切
CM1L-100,225,400,630分励脱扣器,消防强切脱扣,常熟CM1L分离线圈
![](/uploads/allimg/191213/5-191213123942218.jpg)

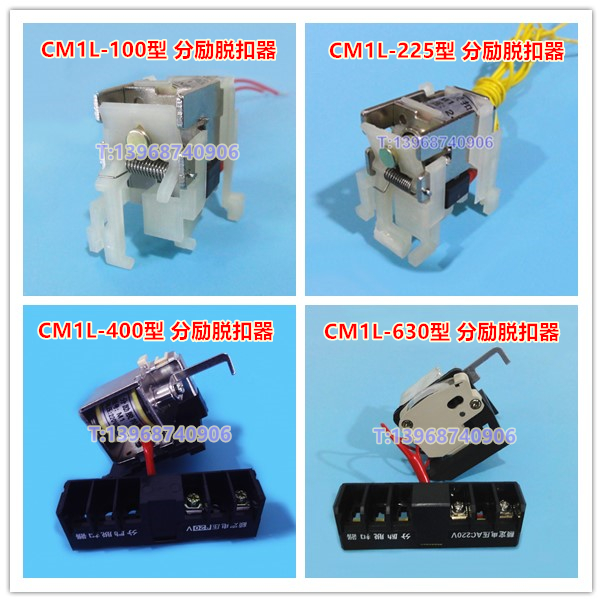

CM1L-100,225,400,630分励脱扣器
消防强切脱扣,常熟CM1L分离线圈
![CM1L-100 225 400 630分励脱扣器 辅助触头 MX OF 常熟CM1L分离线](/uploads/allimg/200215/5-2002151535201A.jpg)
请点击下列图片,进入产品说明页面
R12
CM1L-225/CM1L-250型 分励线圈:
R12
CM1L-400型 分励线圈:
R35
CM1L-630型 分励线圈:
R40
![](/uploads/allimg/200202/5-2002021G535U3.jpg)
分励脱扣器 参数:
分励电压分为:DC24V/AC220V/AC380V,
常用是AC220V
接线方式分为:端子接线和长线接线
安装方向分为:常用分励左侧安装,辅助右侧安装。
分励电压分为:DC24V/AC220V/AC380V,
常用是AC220V
接线方式分为:端子接线和长线接线
安装方向分为:常用分励左侧安装,辅助右侧安装。
分励脱扣只有左边安装;辅助触头有左边辅助和右边辅助两种。
常用是右边辅助。辅助右边安装,要求漏电开关必须是4300B的;若要左边辅助,请联系客服。
注意:同时安装分励+辅助,开关必须是4300B的哦。
4300A的开关只能安装分励或辅助其中一个。
![端子接线和长线接线-奥越特](/uploads/allimg/180115/5-1P1151230595D.jpg)
我们只生产高质量的产品!
分励脱扣器 用途:
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
分励脱扣器 原理:
分励脱扣器是一种远距离操纵分闸的附件,施加适当的电信号给断路器的脱扣器,能使断路器跳闸,以断开回路。它的电压可与主电路电压无关。
分励脱扣器如在民用建筑中非消防电源的切除中。消防时需要停电的回路,可以选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。
分励脱扣器 用途:
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
分励脱扣器 原理:
分励脱扣器是一种远距离操纵分闸的附件,施加适当的电信号给断路器的脱扣器,能使断路器跳闸,以断开回路。它的电压可与主电路电压无关。
分励脱扣器如在民用建筑中非消防电源的切除中。消防时需要停电的回路,可以选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。
分励脱扣器 动作特性:
![](/uploads/120518/2-12051Q23149458.jpg)
![](/uploads/120518/2-12051Q23149458.jpg)
分励脱扣器 接线图:
![](/uploads/120518/2-12051Q23215C5.jpg)
辅助触头 用途:
辅助触头与断路器主电路分、合机构连锁上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或连锁,例如向信号灯、继电器等输出信号。
辅助触头 规格:
CM1L-100型、CM1L-225型 为一常开一常闭;
CM1L-400型、CM1L-630型 为二常开二常闭;
![](http://www.aoyuet.com/uploads/120520/2-12052011043H60.jpg)
辅助触头 状态图:
![](http://www.aoyuet.com/uploads/120520/2-120520110515P3.jpg)
CM1L型的漏电开关,若同时安装分励+辅助,开关必须是4300B的哦。如下图所示,4300A的开关只能安装分励或辅助其中一个。
![](http://www.aoyuet.com/uploads/allimg/170723/5-1FH3162300407.jpg)
