产品列表 - 适配CDM3 分励辅助

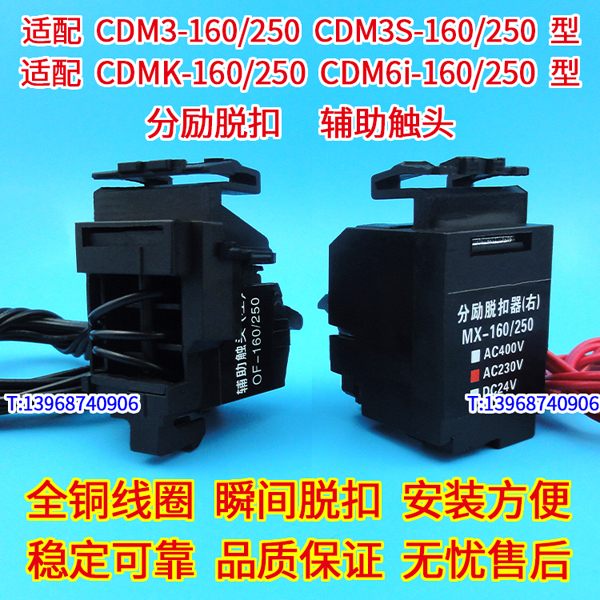

CDM3 CDM3S CDMK CDM6I-160 250分励脱扣器 配德力西辅助触头 MX
![](/uploads/allimg/191213/5-191213123942218.jpg)
CDM3-160分励脱扣,
CDM6i-250消防强切线圈
CDM3S-250辅助触头,OF
适配德力西CDMK-250分离线圈
CDM6i-250消防强切线圈
CDM3S-250辅助触头,OF
适配德力西CDMK-250分离线圈
![CDM3 CDM3S CDMK CDM6I-160 250分励脱扣器 配德力西辅助触头 MX OF 分离线圈](/uploads/allimg/231015/5-2310152206242C.jpg)
CDM3-160分励脱扣器
适配CDM3S-250消防强切
CDMK-160分离线圈,MX
CDM6i-250分励脱口,MX
适配CDM3S-250消防强切
CDMK-160分离线圈,MX
CDM6i-250分励脱口,MX
![CDM3 CDM3S CDMK CDM6I-160 250分励脱扣器 配德力西消防强切 MX](/uploads/allimg/231015/5-231015220F4V0.jpg)
![CDM3-160分励脱扣器,消防强切,配德力西CDM3-250S分离跳闸线圈,MX](/uploads/allimg/231005/5-231005215R5305.jpg)
![CDM3-160分励脱扣器,消防强切,配德力西CDM3-250S分离跳闸线圈,MX](/uploads/allimg/231005/5-231005215S4614.jpg)
![CDM3-160分励脱扣器,消防强切,配德力西CDM3-250S分离跳闸线圈,MX](/uploads/allimg/231005/5-231005215T4Y2.jpg)
![](/uploads/allimg/200204/5-200204162449222.jpg)
CDM3-160辅助触头 OF
CDMK-250信号反馈
CDM3S-250常开常闭接点
适配CDM6i-160常开常闭接点
![CDM3 CDM3S CDMK CDM6I-160 250辅助触头 配德力西辅助接点 信号反馈 MX OF](/uploads/allimg/231015/5-231015220K5352.jpg)
![CDM3-160辅助触头,信号反馈,配德力西CDM3-250常开常闭接点,OF,辅助](/uploads/allimg/231005/5-231005220450L4.jpg)
![CDM3-160辅助触头,信号反馈,配德力西CDM3-250常开常闭接点,OF,辅助](/uploads/allimg/231005/5-23100522045X45.jpg)
![CDM3-160辅助触头,信号反馈,配德力西CDM3-250常开常闭接点,OF,辅助](/uploads/allimg/231005/5-23100522050M05.jpg)
![](/uploads/allimg/200202/5-2002021G535U3.jpg)
此链接适配开关型号:
德力西CDM3-160型 同款空开断路器
德力西CDM3-250型 同款空开断路器
德力西CDM3S-160型 同款空开断路器
德力西CDM3S-250型 同款空开断路器
德力西CDMK-160型 同款空开断路器
德力西CDMK-250型 同款空开断路器
德力西CDM6i-160型 同款空开断路器
德力西CDM6i-250型 同款空开断路器
分励脱扣电压分为:DC24V、AC220V、AC380V三种,
分励脱扣电压常用是AC220V。
分励辅助安装方向:分励右侧安装;辅助左侧安装。
德力西CDM3-160型 同款空开断路器
德力西CDM3-250型 同款空开断路器
德力西CDM3S-160型 同款空开断路器
德力西CDM3S-250型 同款空开断路器
德力西CDMK-160型 同款空开断路器
德力西CDMK-250型 同款空开断路器
德力西CDM6i-160型 同款空开断路器
德力西CDM6i-250型 同款空开断路器
分励脱扣电压分为:DC24V、AC220V、AC380V三种,
分励脱扣电压常用是AC220V。
分励辅助安装方向:分励右侧安装;辅助左侧安装。
分励辅助接线方式:默认长线接线。
若要端子接线可以订做,请联系客服或者留言备注哦。
![](/uploads/allimg/200204/5-200204162449222.jpg)
![CDM3-160分励脱扣器,消防强切,配德力西CDM3-250S分离跳闸线圈,MX](/uploads/allimg/231010/5-23101021215L10.jpg)
我们只生产高质量的产品!
若要端子接线可以订做,请联系客服或者留言备注哦。
![](/uploads/allimg/200204/5-200204162449222.jpg)
![CDM3-160分励脱扣器,消防强切,配德力西CDM3-250S分离跳闸线圈,MX](/uploads/allimg/231010/5-23101021215L10.jpg)
我们只生产高质量的产品!
分励脱扣器 用途:
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
分励脱扣器 原理:
分励脱扣器是一种远距离操纵分闸的附件,施加适当的电信号(电压)给断路器的脱扣器,能使断路器跳闸,以断开回路。它的电压可与主电路电压无关。
分励脱扣器如在民用建筑中非消防电源的切除中。消防时需要停电的回路,可以选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
分励脱扣器 原理:
分励脱扣器是一种远距离操纵分闸的附件,施加适当的电信号(电压)给断路器的脱扣器,能使断路器跳闸,以断开回路。它的电压可与主电路电压无关。
分励脱扣器如在民用建筑中非消防电源的切除中。消防时需要停电的回路,可以选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。
分励脱扣器 动作特性:
![](/uploads/120518/2-12051Q23149458.jpg)
![](/uploads/120518/2-12051Q23149458.jpg)
分励脱扣器 接线图:
![](/uploads/120518/2-12051Q23215C5.jpg)
辅助触头用途:
辅助触头与断路器主电路分、合机构连锁上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或连锁,例如向信号灯、继电器等输出信号。
辅助触头规格:
一常开一常闭
![](http://www.aoyuet.com/uploads/120520/2-12052011043H60.jpg)
辅助触头状态图:
![](http://www.aoyuet.com/uploads/120520/2-120520110515P3.jpg)
辅助触头与断路器主电路分、合机构连锁上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或连锁,例如向信号灯、继电器等输出信号。
辅助触头规格:
一常开一常闭
![](http://www.aoyuet.com/uploads/120520/2-12052011043H60.jpg)
辅助触头状态图:
![](http://www.aoyuet.com/uploads/120520/2-120520110515P3.jpg)
