产品列表 - 适配施耐德 辅助触头
NSX OF/AX 辅助接点 适配施耐德报警触头 SD/AL CVS NSU 信号反馈
![](/uploads/allimg/230907/5-230ZH00K43Y.jpg)
![](/uploads/allimg/200307/5-20030G1352R27.jpg)

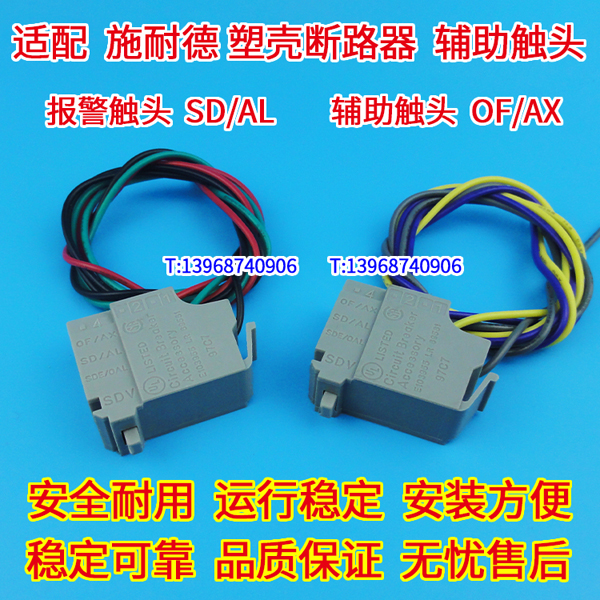

NSX100-630 OF/AX 辅助接点
适配施耐德报警触头 SD/AL
CVS NSU CSU 信号反馈
![](/uploads/allimg/230907/5-230ZH00K43Y.jpg)
辅助触头:
![NSX OF,NSX AX,OF/AX,CVS OF,CVS OF/AX,NSE OF辅助触头 信号反馈 返回信号 常开常闭接点 OF](/uploads/allimg/230903/5-230Z31KR1225.jpg)
![NSX OF,NSX AX,OF/AX,CVS OF,CVS OF/AX,NSE OF辅助触头 信号反馈 返回信号 常开常闭接点 OF](/uploads/allimg/230903/5-230Z31K135606.jpg)
![NSX OF,NSX AX,OF/AX,CVS OF,CVS OF/AX,NSE OF辅助触头 信号反馈 返回信号 常开常闭接点 OF](/uploads/allimg/230903/5-230Z31K144328.jpg)
![NSX OF,NSX AX,OF/AX,CVS OF,CVS OF/AX,NSE OF辅助触头 信号反馈 返回信号 常开常闭接点 OF](/uploads/allimg/230903/5-230Z31K1541N.jpg)
![NSX OF,NSX AX,OF/AX,CVS OF,CVS OF/AX,NSE OF辅助触头 信号反馈 返回信号 常开常闭接点 OF](/uploads/allimg/230903/5-230Z31K214947.jpg)

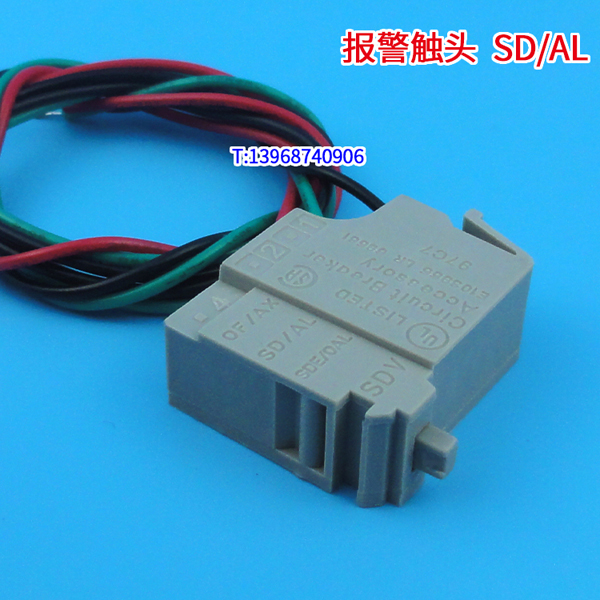

报警触头:
![NSX CVS NSU CSU EZS 100 160 250 400 630 报警触头 SD AL 报警接点 适配施耐德](/uploads/allimg/230907/5-230ZH00936408.jpg)
![](/uploads/allimg/200202/5-2002021G535U3.jpg)
![NSX CVS NSU CSU 100 160 250 400 630分励线圈 MX 适配施耐德EZD NSC 400 630分励线圈 消防强切 辅助触头 OF 信号反馈](/uploads/allimg/230903/5-230Z3201549439.jpg)
![NSX CVS NSU CSU 100 160 250 400 630分励线圈 MX 适配施耐德EZD NSC 400 630分励线圈 消防强切 辅助触头 OF 信号反馈](/uploads/allimg/230903/5-230Z3201559130.jpg)
适配断路器型号:
施耐德NSX100-630型 同款空开断路器、漏电断路器;
施耐德CVS100-630型(除了CVS100E以外)同款断路器;
施耐德NSU100-630型 同款空开断路器、漏电断路器;
施耐德CSU100-630型 同款空开断路器、漏电断路器;
施耐德NSE100-630型(除了NSE100E以外)同款断路器;
施耐德NSE100-630型(除了NSE100E以外)同款断路器;
施耐德NSD100-630型(除了NSD100K以外)同款断路器;
施耐德EZS160-630型 同款空开断路器、漏电断路器;
施耐德EZD400-630型 同款空开断路器、漏电断路器;
施耐德NSC400-630型 同款空开断路器、漏电断路器;
施耐德NSC400-630型 同款空开断路器、漏电断路器;
接线方式:长线接线
我们只生产高质量的产品!
我们只生产高质量的产品!
辅助触头用途:
辅助触头与断路器主电路分、合机构连锁上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或连锁,例如向信号灯、继电器等输出信号。
辅助触头规格:
一常开一常闭
![](http://www.aoyuet.com/uploads/120520/2-12052011043H60.jpg)
辅助触头状态图:
![](http://www.aoyuet.com/uploads/120520/2-120520110515P3.jpg)
辅助触头与断路器主电路分、合机构连锁上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或连锁,例如向信号灯、继电器等输出信号。
辅助触头规格:
一常开一常闭
![](http://www.aoyuet.com/uploads/120520/2-12052011043H60.jpg)
辅助触头状态图:
![](http://www.aoyuet.com/uploads/120520/2-120520110515P3.jpg)
辅助触头和报警触头的区别:
辅助触头是跟随开关的分闸合闸一起动作,反映出开关是分闸状态还是合闸状态,显示或提醒断路器的分闸/合闸状态。
报警触头是反映开关正常工作和脱扣状态的,如用手扳动开关手柄分闸合闸的时候报警触头不会动作;只有在开关故障脱扣(跳闸状态)的情况下 报警触头才会动作,可接通线路中的指示灯或电铃、蜂鸣器等,显示或提醒断路器的故障脱扣状态。
辅助触头的作用:
辅助触头用于对断路器的控制回路作自动控制之用。
如断路器分闸或合闸状态信号指示。
报警触头的作用:
报警触头主要用于提醒断路器故障脱扣状态。
此款辅助触头和报警触头产品是一样的,只是安装的位置不同,把辅助触头安装在开关标有OF处 就是辅助触头的作用;把辅助触头安装在标有SD处 就是报警触头的作用。
长线的颜色按照标签显示的颜色划分,便于分辨。
