配DZ47 附件
|

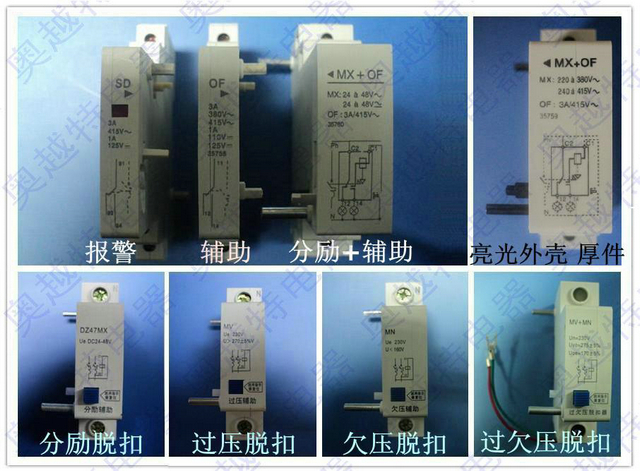

配DZ47小型断路器附件: MX+OF分励+辅助、MX分励脱扣、OF辅助触头、SD报警触头、MN(DZ47Q)欠压脱扣器、MV(DZ47G)过压脱扣器、MV+MN(DZ47GQ)过欠压脱扣器。
配DZ47 分励脱扣器 MX+OF：
1 范围: 配DZ47分励脱扣器 MX+OF，主要适用于交流50HZ（或60HZ），额定电压至400V的线路中与DZ47小型断路器或多极断路器配装做远距离操作。
2 正常工作条件和安装条件: 周围空气温度为：-5°C~+40°C，24小时内其平均值不超过+35°C。 海拔高度：不超过2000M。 大气条件：安装地点的空气相对湿度在最高温度为+40°C时不超过50%；在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+25°C，该月的月平均最大相对湿度不超过90%，并考虑到因温度变化发生在产品表面上的凝露。污染等级：为污染等级2。 安装类别：为安装类别Ⅱ Ⅲ。
3 基本参数及技术性能: 基本参数 a:额定绝缘电压（UI）：500V b：额定控制电源电压（US）：AC：230，400V. 主要性能指标 动作特性： a: 在额定控制电源电压值的70%~110%，脱扣器均应可靠动作使断路器断开。 b:触头分断能力 AC：3A/400V；6A/230V； C：介电性能 脱扣器应能承受2000V，1min工频耐压试验。 d:寿命 脱扣器操作寿命不低于0.4万次。
4 主要工作原理: 脱扣器主要由手柄，脱扣机构，电磁系统，指示件，外壳等零件组成。当脱扣器未合闸时，常闭辅助触头接通，外接安全信号灯亮，当配装断路器合闸，并带动脱扣器合闸时，脱扣器常闭辅助触头断开，常开辅助触头接通，外接警告信号灯亮；当接按钮接通时，脱扣器电磁系统吸合，使脱扣机构动作，从而带动配装断路器脱扣分断达到分励脱扣目的，与此同时，脱扣器指示件动作显示脱扣标记，脱扣器常开触头分断，常闭接通，外接信号指示转换。
5 安装使用及维修: 安装使用安装前先检查脱扣器与所使用的正常工作条件是否相符。维修 脱扣器在保修期限内，如发现问题可找分销商进行联系。
6 注意事项: a:脱扣器的接线方式应正确 ：脱扣器在接线时需将接线螺钉拧紧。
配DZ47 分励脱扣器 MV+MN：
一、适用范围
DZ47小型断路器电气附件是我公司专为DZ47配套设计的辅助功能元件，在电气等线路或家居、建筑中，可以根据需要选择不同的电气附件与DZ47配合，以实现断路器线路的过压、欠压、过欠压保护等功能。
二、型号及其含义
MN指欠压保护器 MV指的是过压保护器 MV+MN指的是过欠压保护器
三、附件的名称、用途及符合标准
DZ47系列断路器附件的名称、用途及符合标准：
四、主要技术参数
过压、欠压、过欠压脱扣器，欠压保护器技术参数：
安装方式：
所有电气附件都加挂在断路器的侧面，
注：在断路器左侧拼接的附件可以多个，在断路器右侧拼接的附件只能1个。
环境与安装条件：
环境温度：-5℃～+40℃；
海拔高度：不超过2000m；
|
