配C65型 附件
电话:0577-62750761, 手机:13968740906, 工作QQ:1050033780，经营地址：浙江省乐清市柳市镇电器城A区219号
细心、精心、用心，品质永保称心！我们以质优为荣！

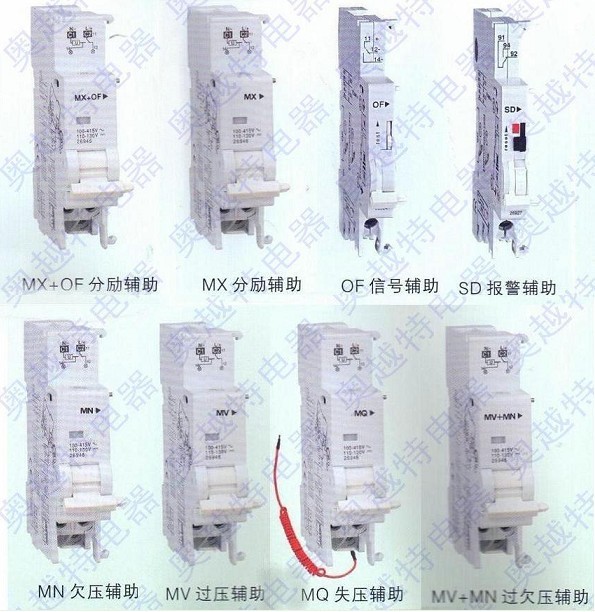

配C65小型断路器附件: MX+OF分励+辅助、MX分励脱扣、OF辅助触头、SD报警触头、MN(C65Q)欠压脱扣器、MV(C65G)过压脱扣器、MV+MN(C65GQ)过欠压脱扣器。
配C65 分励脱扣器 MX+OF：
1 范围: 配C65分励脱扣器 MX+OF，主要适用于交流50HZ（或60HZ），额定电压至400V的线路中与C65小型断路器或多极断路器配装做远距离操作。
2 正常工作条件和安装条件: 周围空气温度为：-5°C~+40°C，24小时内其平均值不超过+35°C。 海拔高度：不超过2000M。 大气条件：安装地点的空气相对湿度在最高温度为+40°C时不超过50%；在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+25°C，该月的月平均最大相对湿度不超过90%，并考虑到因温度变化发生在产品表面上的凝露。污染等级：为污染等级2。 安装类别：为安装类别Ⅱ Ⅲ。
3 基本参数及技术性能: 基本参数 a:额定绝缘电压（UI）：500V b：额定控制电源电压（US）：AC：230，400V. 主要性能指标 动作特性： a: 在额定控制电源电压值的70%~110%，脱扣器均应可靠动作使断路器断开。 b:触头分断能力 AC：3A/400V；6A/230V； C：介电性能 脱扣器应能承受2000V，1min工频耐压试验。 d:寿命 脱扣器操作寿命不低于0.4万次。
4 主要工作原理: 脱扣器主要由手柄，脱扣机构，电磁系统，指示件，外壳等零件组成。当脱扣器未合闸时，常闭辅助触头接通，外接安全信号灯亮，当配装断路器合闸，并带动脱扣器合闸时，脱扣器常闭辅助触头断开，常开辅助触头接通，外接警告信号灯亮；当接按钮接通时，脱扣器电磁系统吸合，使脱扣机构动作，从而带动配装断路器脱扣分断达到分励脱扣目的，与此同时，脱扣器指示件动作显示脱扣标记，脱扣器常开触头分断，常闭接通，外接信号指示转换。
5 安装使用及维修: 安装使用安装前先检查脱扣器与所使用的正常工作条件是否相符。维修 脱扣器在保修期限内，如发现问题可找分销商进行联系。
6 注意事项: a:脱扣器的接线方式应正确 ：脱扣器在接线时需将接线螺钉拧紧。
配C65 分励脱扣器 MV+MN：
一、适用范围
C65小型断路器电气附件是我公司专为C65配套设计的辅助功能元件，在电气等线路或家居、建筑中，可以根据需要选择不同的电气附件与C65配合，以实现断路器线路的过压、欠压、过欠压保护等功能。
二、型号及其含义
MN指欠压保护器 MV指的是过压保护器 MV+MN指的是过欠压保护器
三、附件的名称、用途及符合标准
C65系列断路器附件的名称、用途及符合标准：
|
附件名称
|
代 号
|
用 途
|
符合标准
|
|
欠压脱扣器
|
MN
|
当电源电压下降在（0.35～0.75）Ue之间时，使断路器脱扣，实现线路的欠电压保护。
|
IEC60947-2：1999、GB14048.2-2001
|
|
过压脱扣器
|
MV
|
当电源电压上升到275±5%时，使断路器脱扣，实现线路的过电压保护。
|
IEC60947-2：1999、GB14048.2-2001
|
|
过、欠压脱扣器
|
MV+MN
|
当220V额定电源电压上升到275±5%或下降在170±7V时，使断路器脱扣，实现线路保护。
|
IEC60947-2：1999、GB14048.2-2001
|
四、主要技术参数
过压、欠压、过欠压脱扣器，欠压保护器技术参数：
|
附件名称
|
额定工作电压Ue
|
动作电压
|
接线图
|
|
MV过压脱扣器
|
AC：Un=230V（过压）
|
275 V±5%
|
 |
|
MN欠压脱扣器
|
AC： 230V、 380V（欠压）
|
（0.35～0.75）Ue
|
|
|
MV+MN过欠压脱扣器
|
AC：Un=230V（过、欠压）
|
过压：275±5%V
欠压：170±7V
|
安装方式：
所有电气附件都加挂在断路器的侧面，
注：在断路器左侧拼接的附件可以多个。
环境与安装条件：
环境温度：-5℃～+40℃；
海拔高度：不超过2000m；
安装条件：采用35mm标准卡轨安装。
