产品列表 - C65型附件

专配C65型附件:MX+OF、OF、SD、MV+MN

专配C65型附件:
MX+OF、OF、SD、MV+MN、MV、MN
专配C65型附件:MX+OF、OF、SD、MV+MN

专配C65型附件:
MX+OF、OF、SD、MV+MN、MV、MN

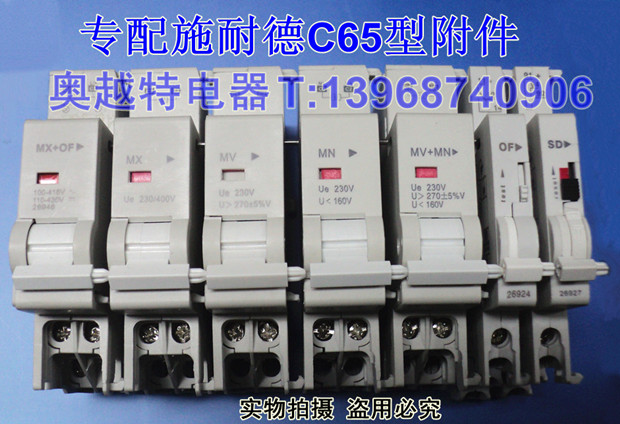

配C65小型断路器附件: MX+OF分励+辅助、MX分励脱扣、OF辅助触头、SD报警触头、MN(C65Q)欠压脱扣器、MV(C65G)过压脱扣器、MV+MN(C65GQ)过欠压脱扣器。

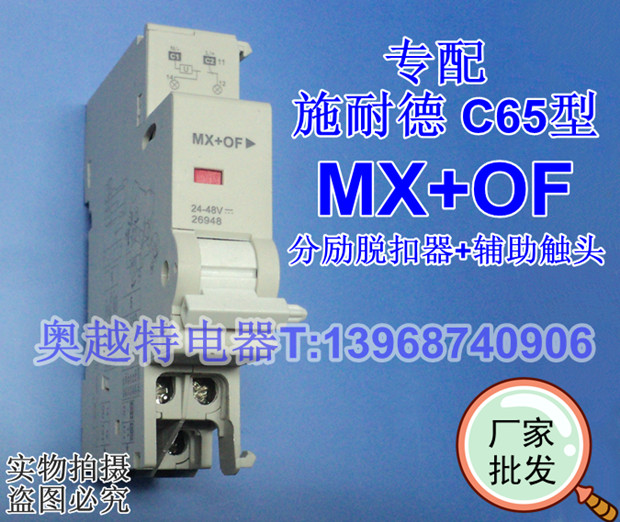

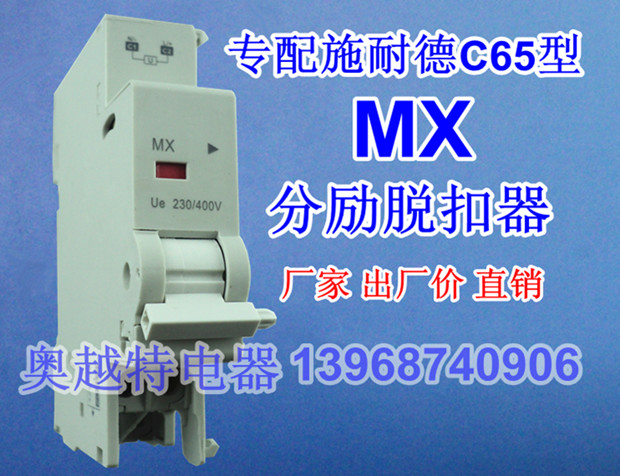

配C65 分励脱扣器 MX+OF:
1 范围: 配C65分励脱扣器 MX+OF,主要适用于交流50HZ(或60HZ),额定电压至400V的线路中与C65小型断路器或多极断路器配装做远距离操作。
2 正常工作条件和安装条件: 周围空气温度为:-5°C~+40°C,24小时内其平均值不超过+35°C。 海拔高度:不超过2000M。 大气条件:安装地点的空气相对湿度在最高温度为+40°C时不超过50%;在较低的温度下可允许有较高相对湿度,最湿月的月平均最低温度不超过+25°C,该月的月平均最大相对湿度不超过90%,并考虑到因温度变化发生在产品表面上的凝露。 污染等级:为污染等级2。 安装类别:为安装类别Ⅱ Ⅲ。
3 基本参数及技术性能: 基本参数 a:额定绝缘电压(UI):500V b:额定控制电源电压(US):AC:230,400V. 主要性能指标 动作特性: a: 在额定控制电源电压值的70%~110%,脱扣器均应可靠动作使断路器断开。 b:触头分断能力 AC:3A/400V;6A/230V; C:介电性能 脱扣器应能承受2000V,1min工频耐压试验。 d:寿命 脱扣器操作寿命不低于0.4万次。
4 主要工作原理: 脱扣器主要由手柄,脱扣机构,电磁系统,指示件,外壳等零件组成。当脱扣器未合闸时,常闭辅助触头接通,外接安全信号灯亮,当配装断路器合闸,并带动脱扣器合闸时,脱扣器常闭辅助触头断开,常开辅助触头接通,外接警告信号灯亮;当接按钮接通时,脱扣器电磁系统吸合,使脱扣机构动作,从而带动配装断路器脱扣分断达到分励脱扣目的,与此同时,脱扣器指示件动作显示脱扣标记,脱扣器常开触头分断,常闭接通,外接信号指示转换。
5 安装使用及维修: 安装使用安装前先检查脱扣器与所使用的正常工作条件是否相符。 维修 脱扣器在保修期限内,如发现问题可找分销商进行联系。
6 注意事项: a:脱扣器的接线方式应正确 :脱扣器在接线时需将接线螺钉拧紧。

配C65 欠压脱扣器 MV+MN:
一、适用范围
C65小型断路器电气附件是我公司专为C65配套设计的辅助功能元件,在电气等线路或家居、建筑中,可以根据需要选择不同的电气附件与C65配合,以实现断路器线路的过压、欠压、过欠压保护等功能。
二、型号及其含义

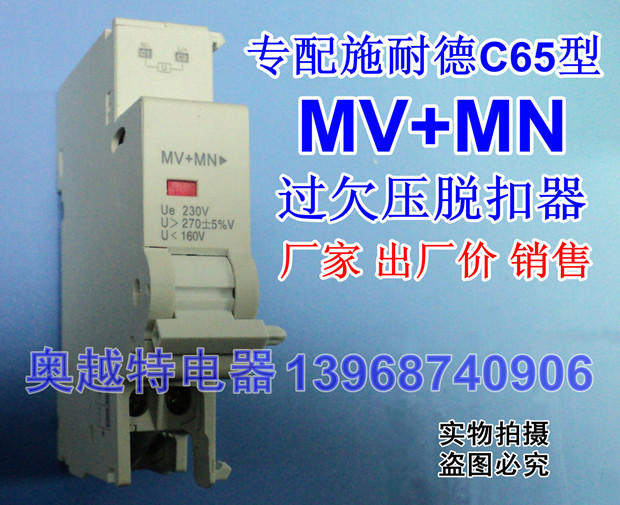

MN指欠压保护器  MV指的是过压保护器   MV+MN指的是过欠压保护器
三、附件的名称、用途及符合标准
C65系列断路器附件的名称、用途及符合标准:
附件名称 代 号 用       途 符合标准

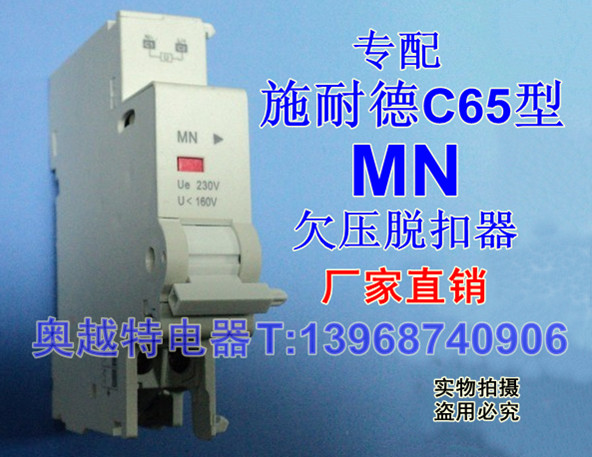

欠压脱扣器 MN 当电源电压下降在(0.35~0.75)Ue之间时,使断路器脱扣,实现线路的欠电压保护。 IEC60947-2:1999、GB14048.2-2001

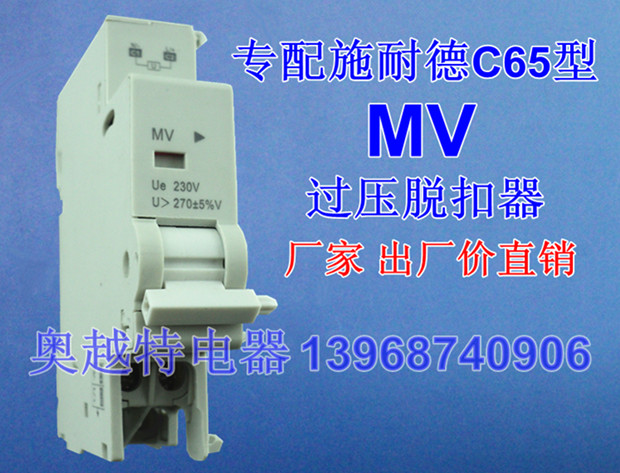

过压脱扣器 MV 当电源电压上升到275±5%时,使断路器脱扣,实现线路的过电压保护。 IEC60947-2:1999、GB14048.2-2001
过、欠压脱扣器 MV+MN 当220V额定电源电压上升到275±5%或下降在170±7V时,使断路器脱扣,实现线路保护。 IEC60947-2:1999、GB14048.2-2001
四、主要技术参数
过压、欠压、过欠压脱扣器,欠压保护器技术参数:
附件名称 额定工作电压Ue 动作电压 接线图
MV过压脱扣器 AC:Un=230V(过压) 275 V±5% http://i01.c.aliimg.com/img/ibank/2010/592/536/122635295_1099550077.jpg
MN欠压脱扣器 AC: 230V、 380V(欠压) (0.35~0.75)Ue
MV+MN过欠压脱扣器 AC:Un=230V(过、欠压) 过压:275±5%V
欠压:170±7V
安装方式:
所有电气附件都加挂在断路器的侧面,
注:在断路器左侧拼接的附件可以多个,在断路器右侧拼接的附件只能1个。
环境与安装条件:
环境温度:-5℃~+40℃;
海拔高度:不超过2000m;
安装条件:采用35mm标准卡轨安装。

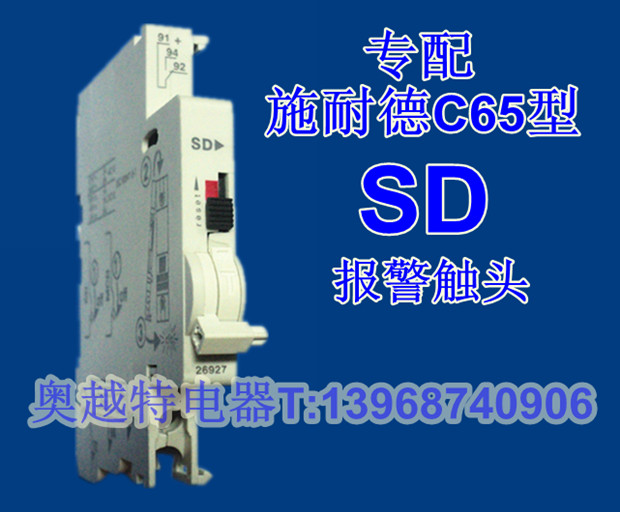

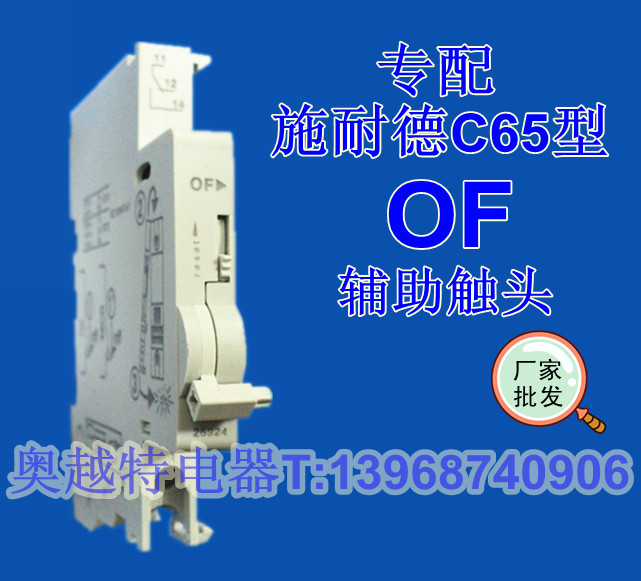

C65 MX+OF 分励+辅助 C65 OF 辅助触头 C65 SD 报警触头
C65  MV 过压脱扣器 C65  MN 欠压脱扣器 C65  MV+MN 过欠压脱扣器
