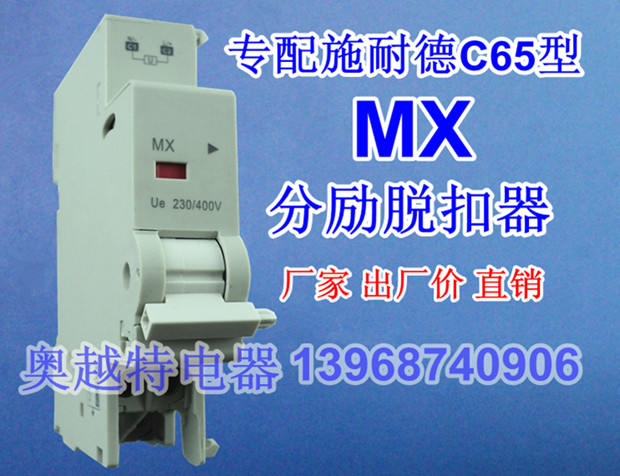

C65 MX 分励脱扣器,C65 MX,适配施耐德C65H-DC分离线圈
C65 MX 分励脱扣器,C65 MX
适配施耐德C65H-DC分离线圈
C65 MX 分励脱扣器,C65 MX
适配施耐德C65H-DC分离线圈
一、用途：加装于小型断路器右侧，对断路器脱扣动作进行远程控制，指示断路器通断状态。
二、技术参数：
1：MX：220-380V
2：MX：24-48V
三、安装方法：
C65小型断路器处于断开状态(手柄位于OFF位置)，将C65小型断路器左侧的封盖取下,将MX分励脱扣器的卡头和手柄分别对准C65小型断路器的卡槽和手柄槽，先卡上面的卡槽，再卡下面的卡槽，使MX和C65小型断路器紧密配合。
四、接线原理：
C1、C2为远程控制接线端，提供给用户对断路器脱扣动作进行远程控制。
二、技术参数：
1：MX：220-380V
2：MX：24-48V
三、安装方法：
C65小型断路器处于断开状态(手柄位于OFF位置)，将C65小型断路器左侧的封盖取下,将MX分励脱扣器的卡头和手柄分别对准C65小型断路器的卡槽和手柄槽，先卡上面的卡槽，再卡下面的卡槽，使MX和C65小型断路器紧密配合。
四、接线原理：
C1、C2为远程控制接线端，提供给用户对断路器脱扣动作进行远程控制。
1 范围:
配C65分励脱扣器 MX，主要适用于交流50HZ（或60HZ），额定电压至400V的线路中与C65小型断路器或多极断路器配装做远距离操作，指示断路器通断状态。
2 正常工作条件和安装条件:
周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。
海拔高度：不超过2000M。
大气条件：安装地点的空气相对湿度在最高温度为+40℃时不超过50%；
在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑到因温度变化发生在产品表面上的凝露。
污染等级：为污染等级2。
安装类别：为安装类别Ⅱ Ⅲ。
3 基本参数及技术性能:
基本参数
a:额定绝缘电压（UI）：500V
b:额定控制电源电压（US）：AC：230，400V.
主要性能指标 动作特性：
a: 在额定控制电源电压值的70%~110%，脱扣器均应可靠动作使断路器断开。
b:触头分断能力 AC：3A/400V；6A/230V；
c:寿命 脱扣器操作寿命不低于0.4万次。
4 主要工作原理:
脱扣器主要由手柄，脱扣机构，电磁系统，指示件，外壳等零件组成。当脱扣器未合闸时，常闭辅助触头接通，外接安全信号灯亮，当配装断路器合闸，并带动脱扣器合闸时，脱扣器常闭辅助触头断开，常开辅助触头接通，外接警告信号灯亮；当接按钮接通时，脱扣器电磁系统吸合，使脱扣机构动作，从而带动配装断路器脱扣分断达到分励脱扣目的，与此同时，脱扣器指示件动作显示脱扣标记，脱扣器常开触头分断，常闭接通，外接信号指示转换。
5 安装使用及维修:
安装使用安装前先检查脱扣器与所使用的正常工作条件是否相符。 维修 脱扣器在保修期限内，如发现问题可找分销商进行联系。
6 注意事项:
a:脱扣器的接线方式应正确
b:脱扣器在接线时需将接线螺钉拧紧。
