产品列表 - DZ47附件

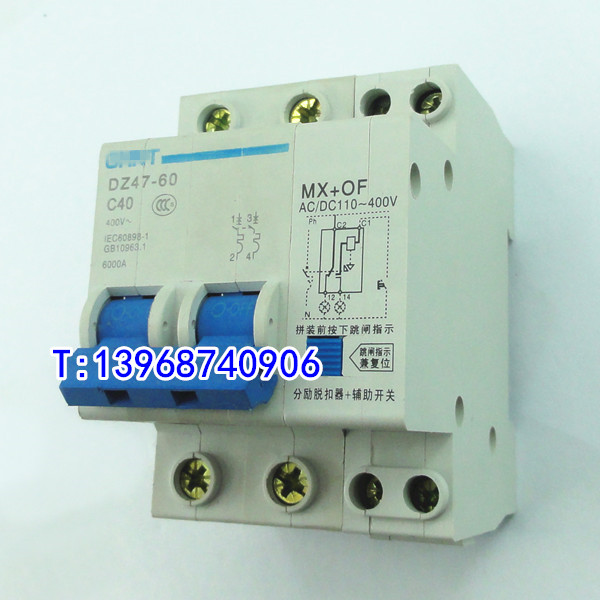

DZ47 MX+OF AC/DC110-400V分励脱扣器+辅助开关,AC/DC24V-48V

DZ47.MX+OF.AC/DC110-400V
DZ47.MX+OF.AC/DC24V-48V
分励脱扣器+辅助开关
DZ47 MX+OF AC/DC110-400V分励脱扣器+辅助开关,AC/DC24V-48V

DZ47.MX+OF.AC/DC110-400V.分励脱扣器+辅助开关

DZ47.MX+OF.AC/DC24V-48V.分励脱扣器+辅助开关



分励脱扣器MX原理:



分励脱扣器本质上就是一个分闸线圈加上脱扣机构,给分励脱扣线圈C1C2接线座加上规定的电压,线圈由于电磁效应使得脱扣机构脱扣,从而带动断路器分闸。分励脱扣器常用在远距离自动断电的控制上,现在用得最多的就是消防控制室远距离切断电源。

断路器被脱扣器带动跳闸后是不能立刻远控合闸的,也不能直接手动合闸,必须将脱扣器复位后方能合闸。

分励脱扣器的分闸线圈电压种类有交流和直流两种,一般DC24V、AC380V、AC220V比较常用。由于分励脱扣器是由消防控制室给电压信号的,所以脱扣器的电压必须要跟消防控制电路的电压一致。分励脱扣的线圈只能瞬时间通电,即控制中心给电的那一瞬间,分励脱扣器就会带动开关跳闸。

辅助触头OF:一般接信号装置,用于返回信号状态,实现线路开关的工作状态和分断状态的指示。

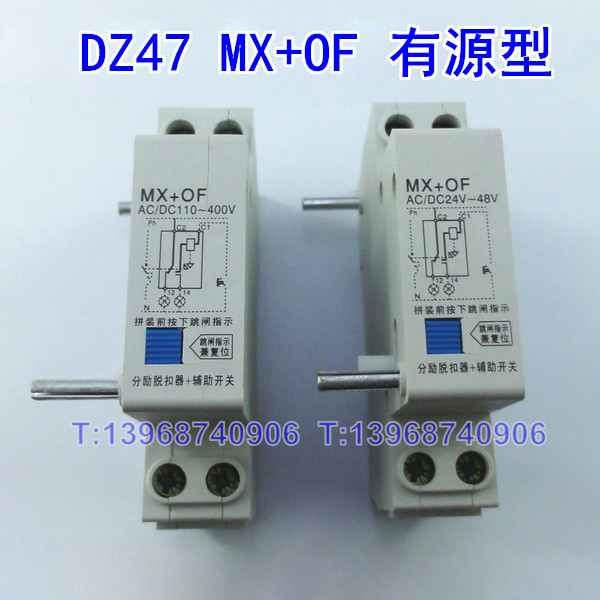

无源有源的含义:



A.有源型分励辅助和无源分励辅助的区别在于辅助是否带电源,辅助通常都是一个公共端11,一常开12,一常闭14,有源的分励辅助公共端11是在产品内部和C2接线座连接在一起,当C2接上分励电压后,辅助的公共端11也是有电压,所以有源的辅助是带有电源的。接线时公共端11已接分励电源正极,只要常开和常闭接线座返回到负极形成完整电路。

B.无源型的分励辅助的辅助部分是独立的,和分励部分没有连接的,所以辅助的一个公共端,一常开点,一个常闭点都是不带电的。接线时公共端要接上一个电源的正极,常开点和常闭点返回到电源负极,形成完整电路。



分励辅助MX+OF的电压:


A: AC/DC24V-48V只要消防控制电路的电压在此范围,都适用

B:AC/DC110V-400V只要消防控制电路的电压在此范围,都适用



分励辅助=分励脱扣器+辅助触头=MX+OF

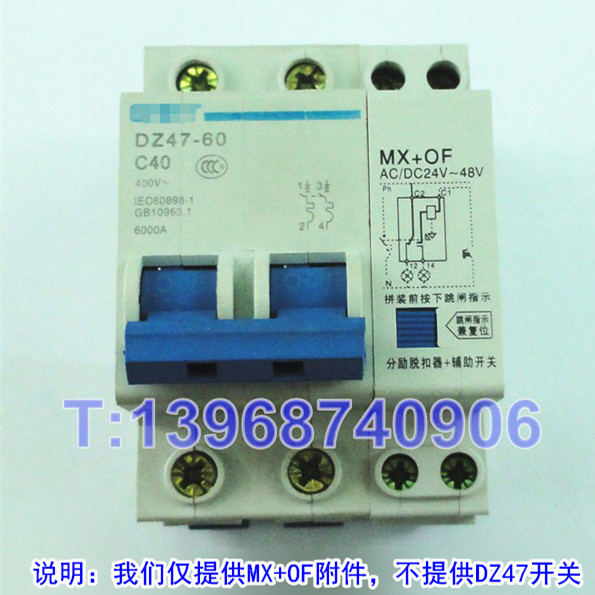

注意啦:所有的断路器附件都要拼装在断路器边上或者安装在断路器内部才能使用,不能单独发挥作用;不同的断路器使用的附件尺寸外观是不一样滴哦,购买时一定要先确定断路器的系列或型号.
