产品列表 - 适配施耐德iC65附件

ISD报警触头,IC65 ISD 报警,适配施耐德IC65报警接点ISD


ISD报警触头,IC65 ISD报警
适配施耐德IC65报警
接点ISD

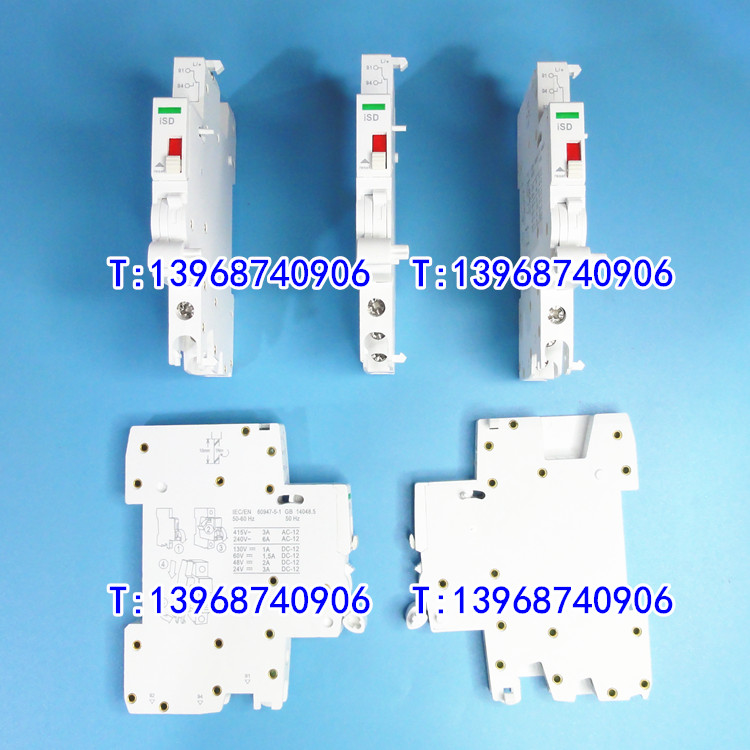

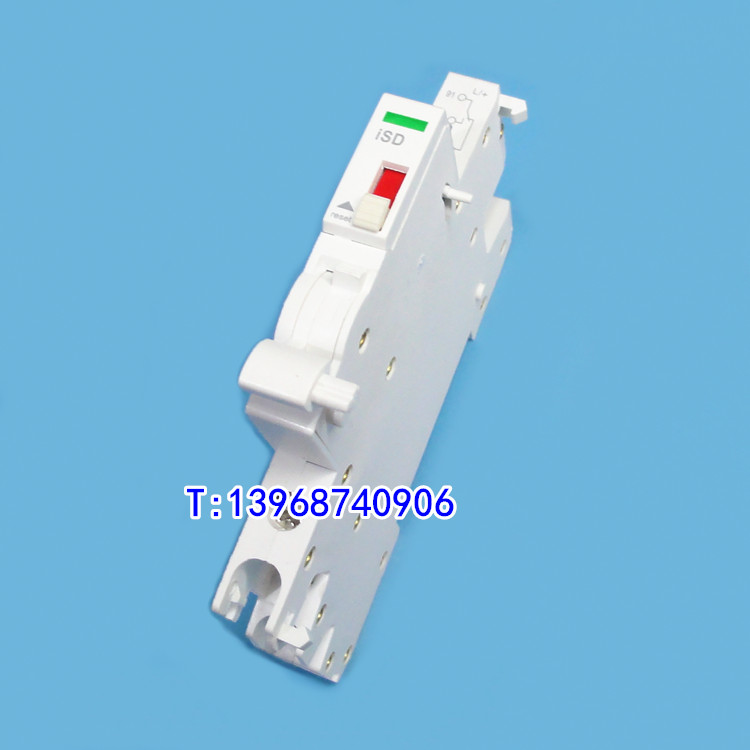

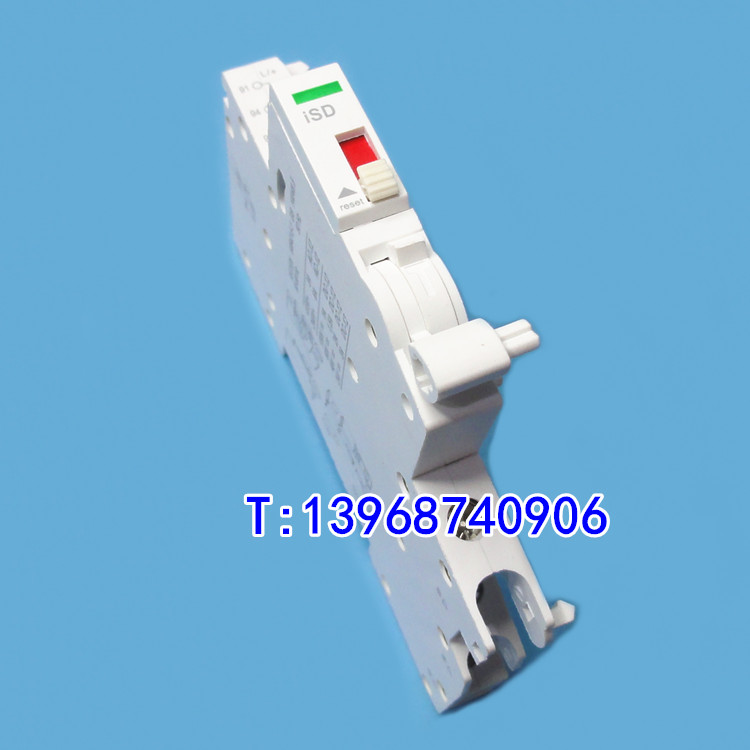

iSD,iC65 iSD,iC65报警触点iSD,专配施耐德iC65型iSDF报警触点






1、用途:
     加装于小型断路器左侧,指示断路器因故障脱扣状态。
2、安装方法:
     iC65小型断路器处于断开状态(手柄位于OFF位置),将iC65小型断路器左侧的封盖取下,将SD报警触头的卡头和手柄分别对准C65小型断路器的卡槽和手柄槽,先卡上面的卡槽,再卡下面的卡槽,使SD报警触头和C65小型断路器紧密配合。
3、接线原理图示:
     91、92为一对常闭接线端,91、94为一对常开接线端。

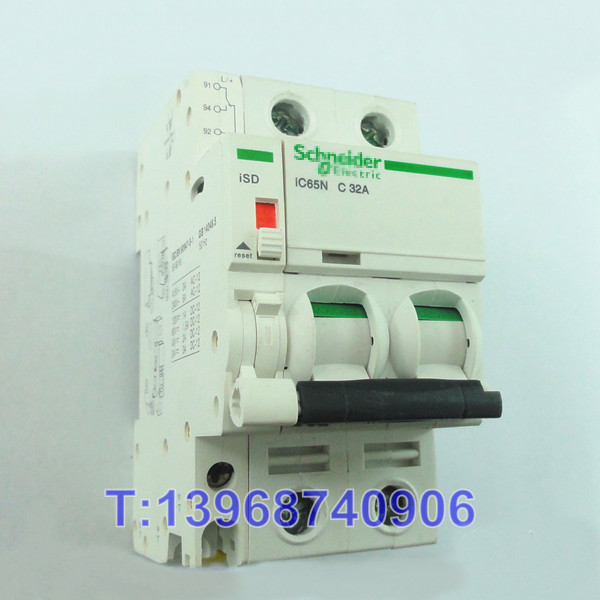

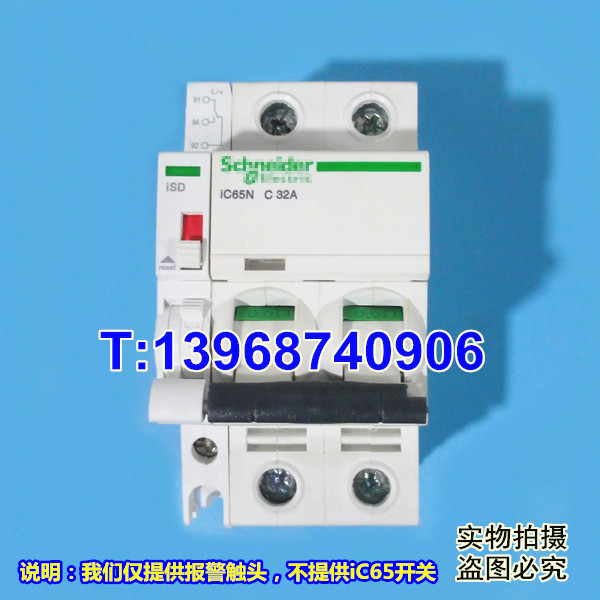

和开关拼装好的效果图:
(本网页为单独报警,不含断路器,我们也不卖断路器,以下图片中的断路器只是为了配套开关拼装好的效果展示,如需购买断路器,请到施耐德代理商那里购买。)

ISD报警触头,IC65ISD报警接点,专配施耐德IC65报警ISD

ISD报警触头,IC65ISD报警接点,专配施耐德IC65报警ISD

ISD报警触头,IC65ISD报警接点,专配施耐德IC65报警ISD
报警触头的作用:
报警触头主要用于提醒断路器故障脱扣状态
报警触头是反映开关正常工作和脱扣状态的,如手动操作开关分闸合闸的时候报警触头不动作;开关在故障脱扣(跳闸状态)报警触头会立刻动作。
