产品列表 - iC65型附件
iMX+OF,iC65 iMX+OF,专配施耐德iC65型iMX+OF,分励脱扣器+辅助触
iMX+OF,iC65 iMX+OF
专配施耐德iC65型iMX+OF
分励脱扣器+辅助触头
厂家直销，1只也批发
专配施耐德iC65型iMX+OF
分励脱扣器+辅助触头
厂家直销，1只也批发
iMX+OF,iC65 iMX+OF
专配施耐德iC65型iMX+OF
分励脱扣器+辅助触头
专配施耐德iC65型iMX+OF
分励脱扣器+辅助触头
一、用途：加装于iC65型小型断路器右侧，对断路器脱扣动作进行远程控制，指示断路器通断状态。
二、技术参数：

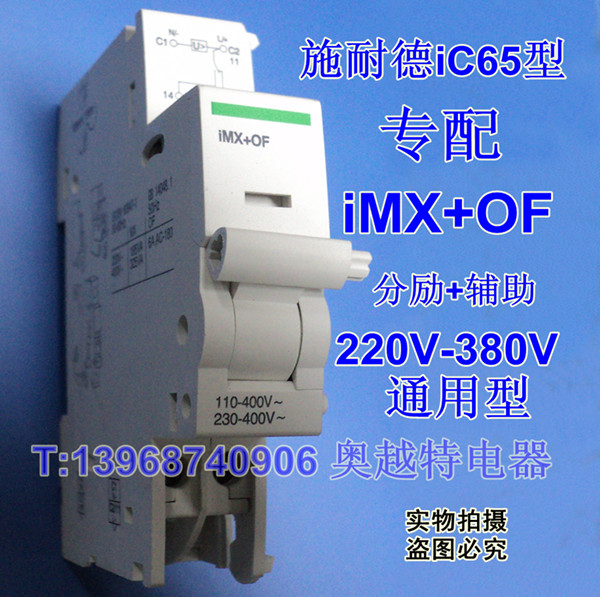

1：MX：220 - 380V

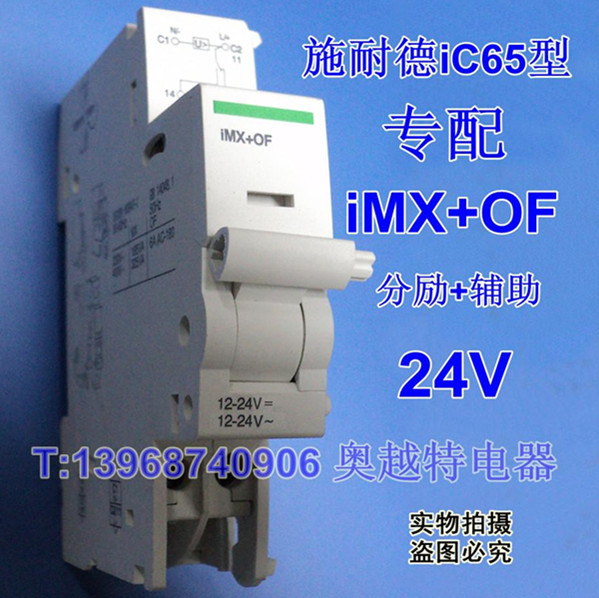

2：MX：12 - 24V
三、安装方法：
iC65型小型断路器处于断开状态(手柄位于OFF位置)，将iC65型小型断路器左侧的封盖取下,将iMX+OF分励脱扣器+辅助触头的卡头和手柄分别对准iC65型小型断路器的卡槽和手柄槽，先卡上面的卡槽，再卡下面的卡槽，使iMX+OF和iC65型小型断路器紧密配合。
二、技术参数：
1：MX：220 - 380V
2：MX：12 - 24V
三、安装方法：
iC65型小型断路器处于断开状态(手柄位于OFF位置)，将iC65型小型断路器左侧的封盖取下,将iMX+OF分励脱扣器+辅助触头的卡头和手柄分别对准iC65型小型断路器的卡槽和手柄槽，先卡上面的卡槽，再卡下面的卡槽，使iMX+OF和iC65型小型断路器紧密配合。
四、接线原理：
C1、C2为远程控制接线端，提供给用户对断路器脱扣动作进行远程控制；C2、14为常闭接线端，C2、12为常开接线端，提供给用户指示断路器的通断状态。
C1、C2为远程控制接线端，提供给用户对断路器脱扣动作进行远程控制；C2、14为常闭接线端，C2、12为常开接线端，提供给用户指示断路器的通断状态。
iMX+OF,iC65 iMX+OF
专配施耐德iC65型iMX+OF
分励脱扣器+辅助触头
专配施耐德iC65型iMX+OF
分励脱扣器+辅助触头
1 范围:
配iC65型分励脱扣器 iMX+OF，主要适用于交流50HZ（或60HZ），额定电压至400V的线路中与iC65型小型断路器或多极断路器配装做远距离操作，指示断路器通断状态。
2 正常工作条件和安装条件:
周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。
海拔高度：不超过2000M。
大气条件：安装地点的空气相对湿度在最高温度为+40℃时不超过50%；
在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑到因温度变化发生在产品表面上的凝露。
污染等级：为污染等级2。
安装类别：为安装类别Ⅱ Ⅲ。
3 基本参数及技术性能:
基本参数
a:额定绝缘电压（UI）：500V
b:额定控制电源电压（US）：AC：230，400V.
主要性能指标 动作特性：
a: 在额定控制电源电压值的70%~110%，脱扣器均应可靠动作使断路器断开。
b:触头分断能力 AC：3A/400V；6A/230V；
c:寿命 脱扣器操作寿命不低于0.4万次。
4 主要工作原理:
脱扣器主要由手柄，脱扣机构，电磁系统，指示件，外壳等零件组成。当脱扣器未合闸时，常闭辅助触头接通，外接安全信号灯亮，当配装断路器合闸，并带动脱扣器合闸时，脱扣器常闭辅助触头断开，常开辅助触头接通，外接警告信号灯亮；当接按钮接通时，脱扣器电磁系统吸合，使脱扣机构动作，从而带动配装断路器脱扣分断达到分励脱扣目的，与此同时，脱扣器指示件动作显示脱扣标记，脱扣器常开触头分断，常闭接通，外接信号指示转换。
5 安装使用及维修:
安装使用安装前先检查脱扣器与所使用的正常工作条件是否相符。 维修 脱扣器在保修期限内，如发现问题可找分销商进行联系。
6 注意事项:
a:脱扣器的接线方式应正确
b:脱扣器在接线时需将接线螺钉拧紧。
施耐德iC65型附件图：
配iC65型分励脱扣器 iMX+OF，主要适用于交流50HZ（或60HZ），额定电压至400V的线路中与iC65型小型断路器或多极断路器配装做远距离操作，指示断路器通断状态。
2 正常工作条件和安装条件:
周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。
海拔高度：不超过2000M。
大气条件：安装地点的空气相对湿度在最高温度为+40℃时不超过50%；
在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑到因温度变化发生在产品表面上的凝露。
污染等级：为污染等级2。
安装类别：为安装类别Ⅱ Ⅲ。
3 基本参数及技术性能:
基本参数
a:额定绝缘电压（UI）：500V
b:额定控制电源电压（US）：AC：230，400V.
主要性能指标 动作特性：
a: 在额定控制电源电压值的70%~110%，脱扣器均应可靠动作使断路器断开。
b:触头分断能力 AC：3A/400V；6A/230V；
c:寿命 脱扣器操作寿命不低于0.4万次。
4 主要工作原理:
脱扣器主要由手柄，脱扣机构，电磁系统，指示件，外壳等零件组成。当脱扣器未合闸时，常闭辅助触头接通，外接安全信号灯亮，当配装断路器合闸，并带动脱扣器合闸时，脱扣器常闭辅助触头断开，常开辅助触头接通，外接警告信号灯亮；当接按钮接通时，脱扣器电磁系统吸合，使脱扣机构动作，从而带动配装断路器脱扣分断达到分励脱扣目的，与此同时，脱扣器指示件动作显示脱扣标记，脱扣器常开触头分断，常闭接通，外接信号指示转换。
5 安装使用及维修:
安装使用安装前先检查脱扣器与所使用的正常工作条件是否相符。 维修 脱扣器在保修期限内，如发现问题可找分销商进行联系。
6 注意事项:
a:脱扣器的接线方式应正确
b:脱扣器在接线时需将接线螺钉拧紧。
施耐德iC65型附件图：
