此款CDM1-100分励脱扣器,我们备有详细的安装图解,凡是在我们这里买的CDM1-100分励脱扣器的客户,若有需要,我们可以提供详细的安装说明,请加QQ1050033780索取

一、将开关接线螺丝拆下,如下图:

二、将开关底部隔板拆下,如下图

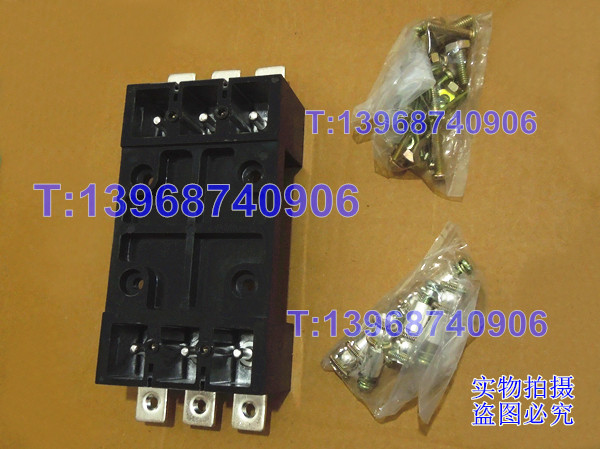

三、准备板前插入式,如下图:(我们的图解仅针对我们奥越特电器自己生产的产品性质,别家的产品和我们的不一定是一样的,请勿模仿)

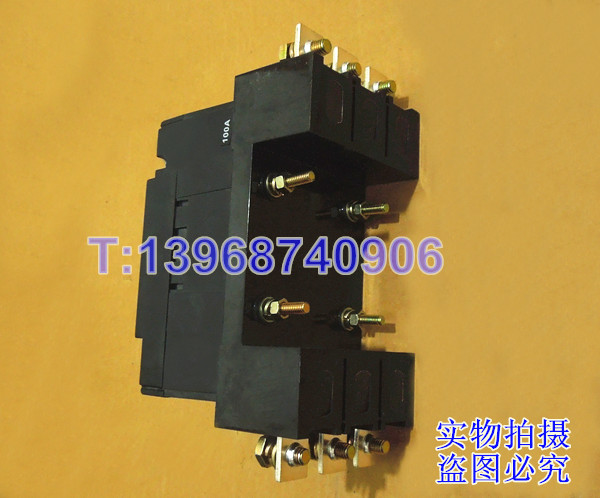

四、将板前插入式中间的四个红圈圈处,插入我们配的螺丝,如下图

五、将板前插入式中间的螺丝装上平垫、弹垫和螺帽,途中箭头指向,如下图

六、将板前插入式的6个接线板装上螺丝,途中箭头指向,如下图

七、板前插入式准备好后,将开关的6个接线处如图安装好,如下图
        注意:安装时必须拧紧

八、开关的6个接线处安装好的样子,如下图

九、将开关的6个接线处对准板前插入式的6个凸出的铜条,如下图

十、将开关的6个接线处对准板前插入式的6个凸出的铜条,平衡地、用力压下去,直到开关和板前插入式的缝隙小为止,如下图

十一、将开关的4处装上螺丝,并拧紧,如下图

完成图:
