产品列表 - 适配施耐德 延伸旋转机构

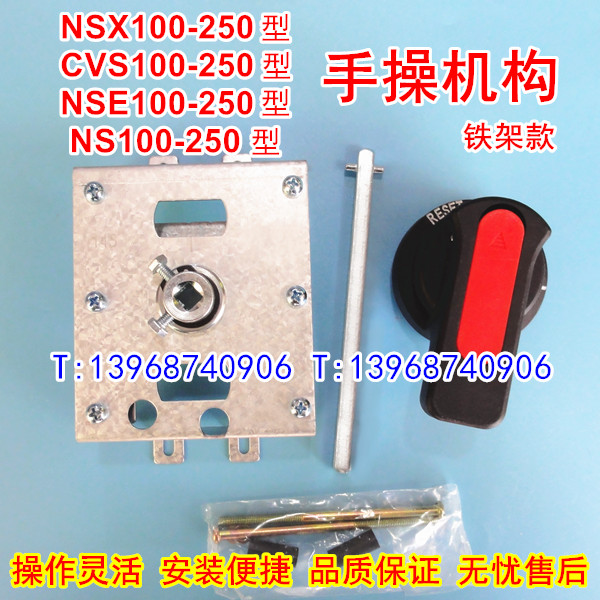

CVS250手操机构,CVS100N旋转手柄,NSX160柜外操作,NSX100延伸机构


此款手操机构和施耐德原装的款式不一样哦

网页产品实物拍摄,如实描述

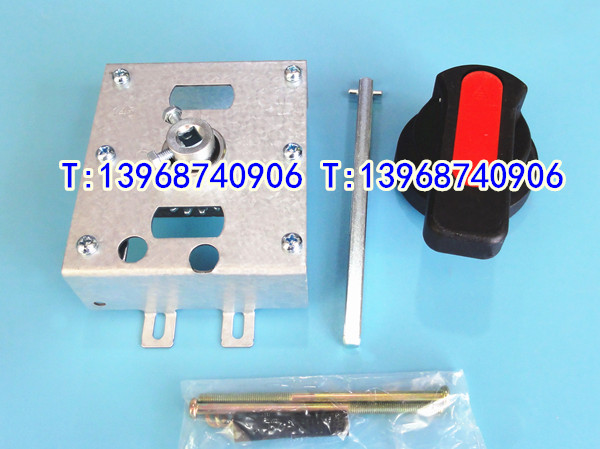

CVS250手操机构,CVS100N旋转手柄
NSX160柜外操作,NSX100延伸机构
CVS手操机构,铁架款,CVS100延伸旋转手柄,CVS160铁架手动操作机构


此款手操机构可适配 断路器型号:
NSX100、NSX160、NSX250型 三组空开断路器;
CVS100、CVS160、CVS250型(除了CVS100E以外)断路器;
NSU100、NSU160、NSU250型 三组空开断路器;
NSE100、NSE160、NSE250型(除了NSE100E以外)断路器;
NSD100、NSD160、NSD250型(除了NSD100K以外)断路器;
EZS100、EZS160、EZS250型(除了EZS100E/F以外)断路器;
CSU100、CSU160、CSU250型 三组空开断路器;
若开关是四组的,请联系客服



CVS250手操机构,CVS100N旋转手柄
NSX160柜外操作,NSX100延伸机构

CVS手操机构,CVS100延伸旋转手柄,CVS160铁架款手动操作机构

此款手操机构和施耐德原装的手操机构是不一样的,是铁架款的,安装比原装的方便:

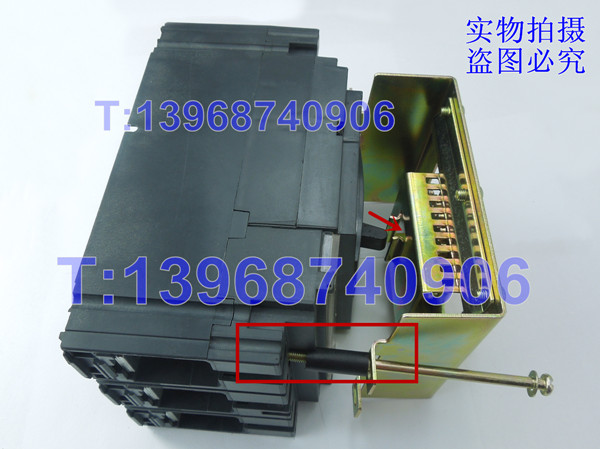

一:如下图,将开关的手柄对准我们的铁架放手柄的位置,安装螺丝照下图装在开关上,不要忘了要放我们配的黑色的套筒。

CVS手操机构,铁架款 CVS100延伸旋转手柄 CVS160铁架款手动操作机构

CVS手操机构,铁架款 CVS100延伸旋转手柄 CVS160铁架款手动操作机构

CVS手操机构,铁架款 CVS100延伸旋转手柄 CVS160铁架款手动操作机构


这样就安装完成了,杠杆和手柄同CM1手操机构一样用。

手动操作机构概述:
适用于塑壳断路器,在断路器的盖上装转动操作手柄的机构,手柄的转轴装在它的机构配合孔内,转轴的另一头穿过抽屉柜的门孔,旋转手柄的把手装在成套装置的门上面所露出的转轴头,把手的圆形或方形座用螺钉固定在门上,这样的安装能使操作者在门外通过手柄的把手顺时针或逆时针转动,来确保断路器的分闸和合闸。
手动操作机构采用独特的设计和转动结构,十分合理地实现断路的断开、闭合和再扣。操作灵活,安装简便,调整方便,其性能和质量均优于同类产品。



手操机构圆手柄小号尺寸图:

手操机构专用手柄,手操手柄,单单手柄,手动操作机构专用手柄


手操机构圆手柄,安装尺寸图:

手操机构专用手柄,手操手柄,单单手柄,手柄尺寸,手柄安装尺寸

本网页的产品杠杆常用配8X8mm

配套的杠杆不说都默认为150mm长,
若要加长,请提前说明,需另外加。

手操机构专用杠杆,手操延长杆,单单杠杆,机构铁杆,铁杠杆
