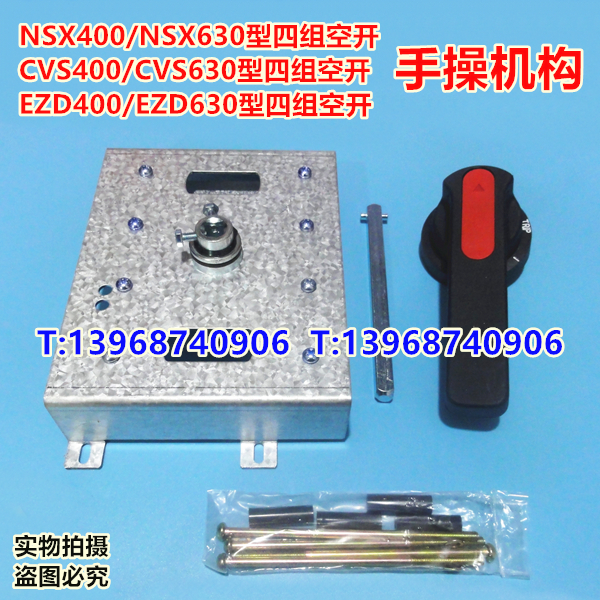

NSX400四组空开手操机构,CVS630柜外操作,EZD400 630 4P旋转手柄
此款手操机构和施耐德原装的款式不一样哦
网页产品实物拍摄，如实描述
NSX CVS EZD 400 630 4P 空开
手操机构 延伸旋转手柄 柜外操作
此款手操机构适配断路器：
施耐德CVS400、CVS630型同款 四组空开断路器
施耐德NSX400、NSX630型同款 四组空开断路器
施耐德NSC400、NSC630型同款 四组空开断路器
施耐德NSD400、NSD630型同款 四组空开断路器
施耐德NSE400、NSE630型同款 四组空开断路器
施耐德NSU400、NSU630型同款 四组空开断路器
施耐德EZD400、EZD630型同款 四组空开断路器
施耐德NSU400、NSU630型同款 四组空开断路器
施耐德EZD400、EZD630型同款 四组空开断路器
施耐德EZS400、EZS630型同款 四组空开断路器
施耐德CSU400、CSU630型同款 四组空开断路器
如果开关是三组的,或是四组漏电的，请联系客服
安装的时候，如下图所示，左边箭头所指的手柄套不安装，如果安装了则要拆下来。再安装手操机构
手动操作机构概述：
适用于塑壳断路器，在断路器的盖上装转动操作手柄的机构，手柄的转轴装在它的机构配合孔内，转轴的另一头穿过抽屉柜的门孔，旋转手柄的把手装在成套装置的门上面所露出的转轴头，把手的圆形或方形座用螺钉固定在门上，这样的安装能使操作者在门外通过手柄的把手顺时针或逆时针转动，来确保断路器的分闸和合闸。
手动操作机构采用独特的设计和转动结构，十分合理地实现断路的断开、闭合和再扣。操作灵活，安装简便，调整方便，其性能和质量均优于同类产品。
手操机构圆手柄大号尺寸图：
手操机构圆手柄，安装尺寸图：
本网页的产品杠杆常用配10X10mm
杠杆常用是150mm长的
需要加长请联系客服
