YSM10(DZ10)塑壳断路器 详细说明书

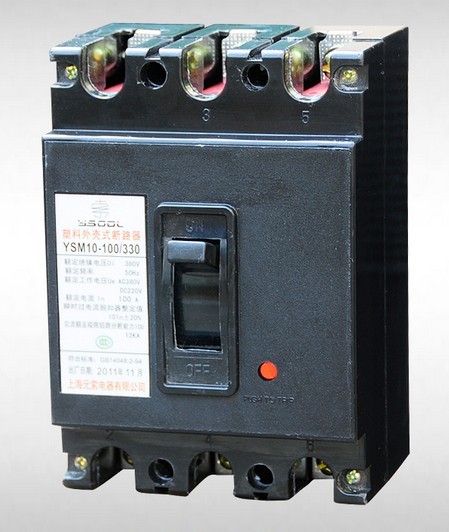

YSM10(DZ10)-100/330塑壳断路器
另有上海牌子
另有上海牌子
一、概述
DZ10系列塑料外壳式断路器(以下简称断路器)主要适用于不频繁操作的交流50Hz或60Hz，额定工作电压至110V额定电流至600A配电网的电路中作接能和分断电路之用，为路器具有过载及短路保护装置，及保护电缆和线路等设备不因过载而损耗。

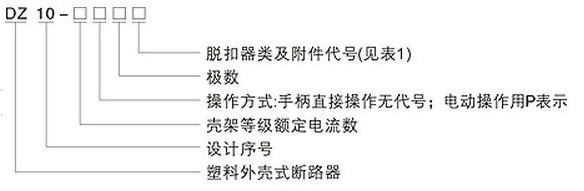

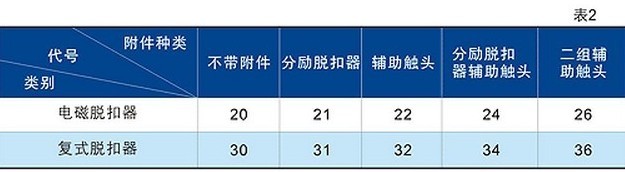

二、型号及其含义
三、使用环境条件
周围空气温度：
周围空气温度上限为-40℃;
周围空气温度的平均值不超过+35℃：
周围空气温度下限为-50℃。
海拔：安装地点的海拔不超过2000m。
大气相对温度+40℃时不超过50%，最湿月为90%
污染等级：3级
与垂直面的倾斜度不超过5℃。
安装环境条件：无显著摇和冲击振动的地方。
在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。
在没有雨侵的地方。
大气条件：
大气相对湿度在周围空气温度为-40℃时间超过50%；在较低温度下可以有较高的相对湿度：最湿月的平均最大相对湿度为90%，同时该月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
四、主要技术参数
1、过电流脱扣器在过载情况下(反时限动作)断开断路器在周围空气温度为+40℃。各极同时通电的反时限断开特性(见表2)。对无温度补偿的脱扣器应提供周围空气温度为特性影响的校正曲线。
2、过电流脱扣器在短路情况下断开

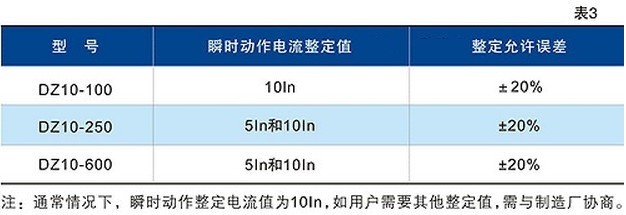

2.1断路器在(表3)规定整定电流值下应瞬时动作。

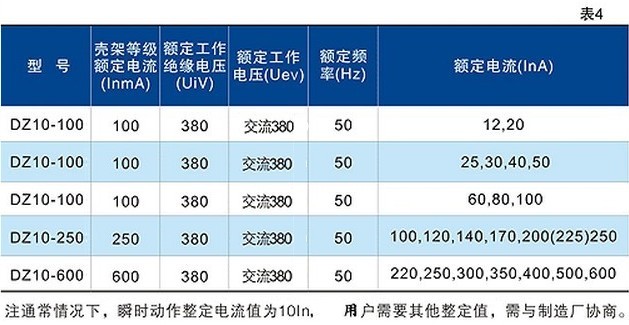

3、断路器的基本参数，交流三极，不小于(表4)数值。
