产品列表 - TGM1N 分励 辅助

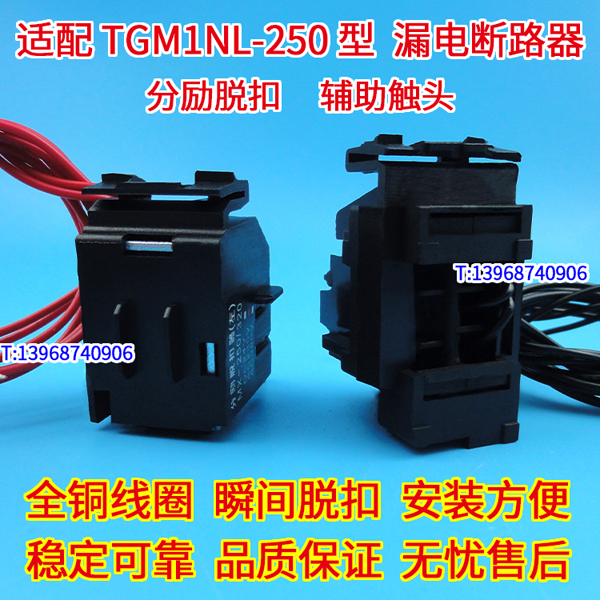

TGM1NL-250分励脱扣器,分离线圈,配天正TGM1NL-320辅助触头 MX OF

注意:配漏电断路器,如果同时安装分励+辅助,
开关必须是4300B的。
开关若是4300A的,只能安装此款 分励 或者 辅助 其中1个。

漏电断路器的 分励脱扣只有左侧安装;
辅助触头默认发右侧安装;
辅助触头若要左侧安装,请留言或备注哦。

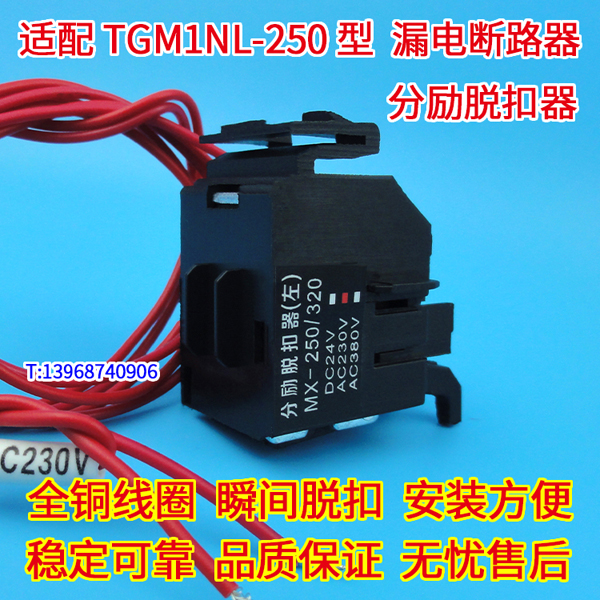

TGM1NL-250分励脱扣线圈MX
适配天正TGM1NL-320辅助触头OF
TGM1NL-250分励脱扣器,分离线圈,配天正TGM1NL-250辅助触头 MX OF
适配TGM1NL-250 分励脱扣
TGM1NL-250分励脱扣线圈MX,天正TGM1NL-320辅助触头OF,MX+OF
NXM-250分励脱扣器,MX,配正泰昆仑NXM-320消防强切,分离线圈,跳闸线圈 脱口
NXM-250分励脱扣器,MX,配正泰昆仑NXM-320消防强切,分离线圈,跳闸线圈 脱口
NXM-250分励脱扣器,MX,配正泰昆仑NXM-320消防强切,分离线圈,跳闸线圈 脱口



适配TGM1NL-250 辅助触头
TGM1NL-250分励脱扣线圈MX,天正TGM1NL-320辅助触头OF,MX+OF
NXM-250辅助触头,OF,正泰昆仑NXM-320信号反馈,常开常闭接点,AX
NXM-250辅助触头,OF,正泰昆仑NXM-320信号反馈,常开常闭接点,AX

此链接适配开关型号:
天正TGM1NL-250型 漏电断路器
天正TGM1NL-320型 漏电断路器
天正TGM1N-250型 断路器
天正TGM1N-320型 断路器

分励脱扣电压分为:DC24V、AC220V、AC380V三种,
分励脱扣电压常用是AC220V。

分励辅助安装方向:分励左侧安装;辅助右侧安装
注意:配漏电断路器
如果同时安装分励+辅助,
开关必须是4300B的。
开关若是4300A的,只能安装分励 或 辅助 其中1个。

漏电断路器的分励脱扣只有左侧安装;
辅助触头默认发右侧安装;
辅助触头若要左侧安装,请留言或备注哦。

分励辅助接线方式:默认长线接线
若要端子接线可以订做,请联系客服或者留言备注哦。

我们只生产高质量的产品!
分励脱扣器 用途:
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
分励脱扣器 原理:
分励脱扣器是一种远距离操纵分闸的附件,施加适当的电信号(电压)给断路器的脱扣器,能使断路器跳闸,以断开回路。它的电压可与主电路电压无关。
分励脱扣器如在民用建筑中非消防电源的切除中。消防时需要停电的回路,可以选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。
分励脱扣器 动作特性:

分励脱扣器 接线图:

辅助触头用途:
辅助触头与断路器主电路分、合机构连锁上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或连锁,例如向信号灯、继电器等输出信号。

辅助触头规格:
一常开一常闭




辅助触头状态图:
